タフネスコート工法® : 耐久性向上
コンクリートの耐久性を向上します。
耐久性向上
耐塩害性
タフネスコートを1mm被覆することで、塩化物イオン透過量は、270日時点で、許容値の1/50~1/500程度となり、コンクリート構造物の塩害に対する抵抗性を大幅に向上できることを確認しました。
| 試験期間 (日) |
塩化物イオン透過度 (mg/cm2・日) |
塩化物イオン濃度 (mg/┍) |
|---|---|---|
| 30 | 計測不能 | 計測不能 |
| 90 | 1.47×10-5 | 0.13 |
| 120 | 1.01×10-5 | 0.12 |
| 270 | 1.92×10-5 | 0.51 |
耐凍害性

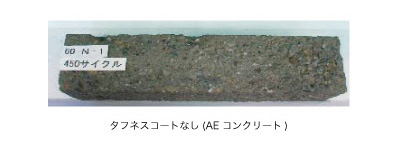

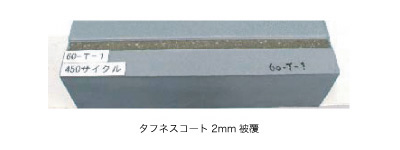

凍結融解試験(JISA1148)を実施した結果、タフネスコートを2mm被覆することで、コンクリートの動弾性係数は低下せず、凍害に対する抵抗性を大幅に向上できることを確認しました。
耐中性化
炭酸ガス中性化試験では、タフネスコートを1mm被覆することで、6ヶ月後の中性化は全く認められず、中性化に対する抵抗性を大幅に向上できることを確認しました。
| No. | 厚み (mm) |
透過度 (cm3/(m2・24h・atm)) |
透過係数 (cm3・mm(/m2・24h・atm)) |
|---|---|---|---|
| 1 | 0.985 | 1,160 | 1,140 |
| 2 | 0.973 | 1,220 | 1,190 |
| 3 | 0.990 | 1,290 | 1,280 |
| 平均 | 0.983 | 1,223 | 1,203 |
